14.33 Снятие и установка очистителя заднего стекла

Снятие и установка очистителя заднего стекла

ОБЩИЕ СВЕДЕНИЯ

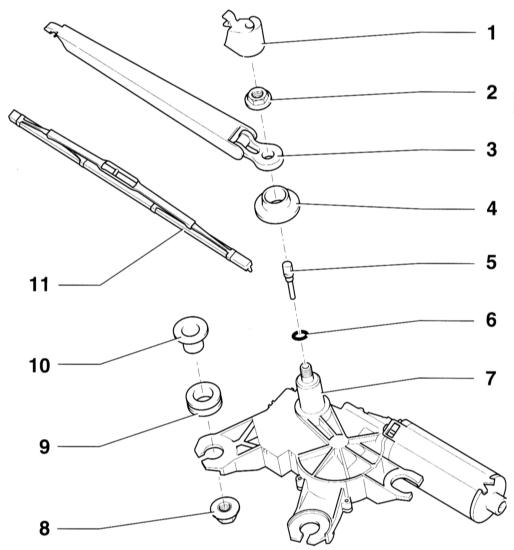

Очиститель заднего стекла

1 – крышка
2 – гайка, 15 Н•м
3 – рычаг
4 – уплотнение
5 – жиклер
6 – уплотнительное кольцо

7 – электродвигатель
8 – гайка, 8 Н•м
9 – резиновое кольцо
10 – дистанционный элемент
11 – щетка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откиньте наверх крышку.
2. Отверните гайку –2–.
3. Откиньте наверх рычаг и подвигайте сбоку в разные стороны. Таким образом рычаг снимается с конуса оси электродвигателя.
4. Отверните гайку и снимите рычаг.
5. Снимите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.
	6. Расстыкуйте разъем –1– и снимите шланг –2– жиклера.
7. Отверните болты крепления и снимите электродвигатель (указаны стрелками) (ключ на 10 мм).

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Осторожно вставьте электродвигатель через отверстие в заднем стекле. При этом следите за правильным положением уплотнения, как показано на иллюстрации.
2. Закрепите электродвигатель моментом 8 Н•м.
3. Состыкуйте разъем и наденьте шланг жиклера.
4. Установите внутреннюю облицовку двери задка, при этом обратитесь к подразделу Снятие и установка облицовки двери задка.
	5. Наденьте рычаг на ось так, чтобы расстояние а составило 25 мм. Расстояние измеряется от нижней кромки стекла до нижней кромки щетки.
6. Закрепите рычаг моментом 15 Н•м.
7. Откиньте назад крышку.
