Автомобиль Audi A3 (Ауди А3)

4.7.1 Капитальный ремонт

Капитальный ремонт

Измерение цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

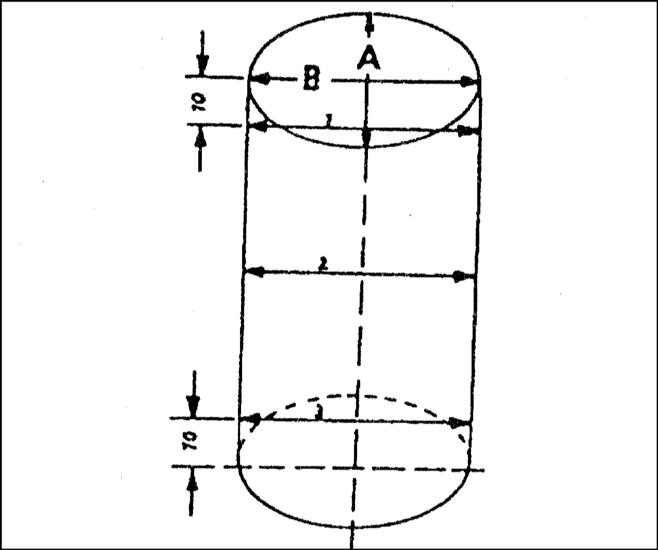

1. Измерение цилиндра следует произвести в направлениях А и В. Кроме того, измерения следует произвести на расстоянии 10 мм от верхнего края, 10 мм от нижнего края и в средней части, т.е. на уровнях 1, 2 и 3. В общей сложности, нужно произвести по шесть измерений на каждом цилиндре. Все измеренные величины нужно записать и сравнить с приведенными в Спецификациях. 2. Следует иметь в виду, что придется растачивать все цилиндры, даже если размеры одного из цилиндров не находятся в норме. Допустимо отклонение на 0.8 мм от номинальной величины. Ремонтные размеры поршней указаны в Спецификациях. 3. Окончательный размер цилиндра определяется после измерения диаметра поршня, которое проводится в 10 мм от нижнего края юбки поршня и в правом углу отверстия поршневого пальца. 4. После чего к этому размеру следует добавить величину зазора поршня 0.03 мм. Кроме того, следует добавить 0.02 мм на хонингование цилиндра. 5. Для проверки зазора поршня в цилиндре следует измерить поршень и цилиндр описанным выше способом, и вычислить разницу между этими величинами. Если результат превышает 0.08 мм, нужно растачивать цилиндры, поскольку зазор достиг предельной величины износа.
